雷電主要有直擊雷和感應雷兩種。直擊雷是帶電雷云和大地之間放電造成的。當帶電雷云層很低，周圍又沒有異性電荷的云層時，就會在地面或者建筑物上感應出異性電荷，當電位差大到一定程度時，發生擊穿空氣向地面或建筑物直接放電，形成直擊雷。直擊雷放電電流可高達數十萬安培，放電過程極為短暫，約為50—100μs。感應雷的形成原因有兩種，由于帶電雷云的先導作用，雷云附近的導體或輸電線路上感應出異性電荷，當雷電對附近目標或接閃器放電時，它所帶電荷迅速和放電物所帶的異性電荷中和，而雷云附近的導體或輸電線路上感應的電荷變為自由電荷，形成對地局部感應高電位，它要從距離其最近處、電壓低處或元器件最易擊穿處尋找放電通道，從而形成感應雷。另一種感應雷是在直擊雷通過放電物體放電時產生巨大電流，這個迅速變化的電流必然在周圍產生瞬變的強大磁場，使其附近的導體感應出高電壓并尋找放電通道，從而形成感應雷。直擊雷由于能量大，對建筑物和人、設備危害甚大；而感應雷作用范圍寬，雷擊概率遠大于直擊雷，對廣播電視傳輸、發射設備危害更大；有時二者又相伴存在。　

隨著現代科技的迅速發展，廣播電視傳輸、發射臺，電子設備和通信設備日益增多，暴露在室外的線路越來越長，遭受雷擊的概率大大增多，再加上現代電子設備中集成電路的工作電壓越來越低，印刷電路板的線間距離越來越小，使得設備抗雷擊能力越來越弱。對于設在高山上的發射臺，由于地形特殊，更容易遭受雷擊。　　

二、發射臺(站)防雷措施　　

要做好防雷工作必須要增強防雷意識，把防雷保護看作為一項重要的系統工程。在設防中要采用全方位、多層次、綜合治理。要把國家和行業防雷技術標準與發射臺地理環境、建筑設施、設備分布等實際情況相結合，制定科學的、切實可行的防雷方案。根據我們的實踐，應該注意從四個方面進行防護。　　

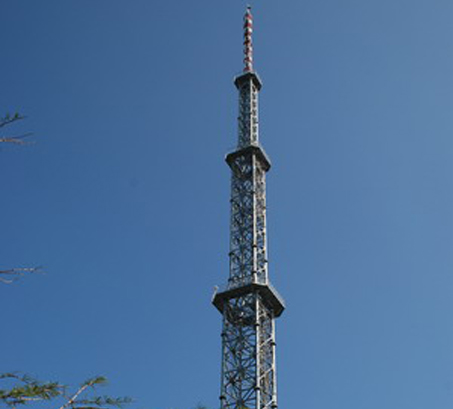

1.發射天線塔和建筑物防雷措施無論廣播電視發射臺或微波站都設有發射天線或天線塔，一般鐵塔和天線位置是臺站地面建筑的最高點。天線塔本身既可成為防雷的避雷塔，也可能變成“引雷器”或產生感應雷的導體，因此，它是臺站防雷的第一關。

2.電源系統防雷措施實踐證明廣播電視發射臺（站）大量的雷擊是由供電系統引入，特別是由感應雷產生峰值很高的浪涌電壓對設備破壞比較常見。因此，對供電系統應采用分層設防設計方案。

（1）臺站自維的架空高壓線路應安裝架空避雷線，長度為300~500M。避雷線（除終端桿外）每桿作一次接地，終端桿上增裝一組避雷器。若已建線路加裝避雷線有困難，可在高壓電力線路終端桿、終端桿前第一、三或第二、四桿上各增設一組避雷器，同時在第三或第四桿增設一組高壓保險絲。這樣可使架空高壓線路引入的感應雷得到較好的泄放。　　

3.室外引入線防雷措施　室外引入線是指臺（站）內各種發射設備饋線、吊饋管的鋼絞線及波導固定架、鐵塔過橋和塔燈電源線、各類管道、各種視音頻信號線、通信線等。在雷電天氣，引線外皮很容易將感應雷或感應電壓引入機房，必須采取措施進行電氣阻塞。　

（1）保證饋管兩端良好接地。饋管在進入機房前，外皮還要就近與地網連接，吊饋管鋼絞線、固定架、過橋每隔一定距離逐點接地。　　

（2）各種引線要使用屏蔽電纜，進入機房前屏蔽層要就近與地網連接。引線較長或條件允許時，進入機房前水平埋入地下，長度最好在10M以上。若無屏蔽電纜，可將引線穿入鐵管，按上述要求埋入地下。引入機房的電纜中如有不使用的芯線，也應在兩端良好接地。　　

4.室內設施的防雷措施

（1）機房內根據設備擺放情況，用銅皮鋪設地網，通過多點與室外地網良好連接，從而營造等電位環境。　　

（2）根據國標GB7450—87《電子設備雷擊保護導則》和實際情況，科學的、有重點的采用防雷保護元件對電子設備進行保護。例如：同軸電纜保護器（CSP）、高頻信號保護器（HFP）、數據線保護器（DLP）和音頻線保護器（TLP）等。　　

（3）機房內屏蔽接地、機殼接地、電源接地（中性線、零線）、工作電路接地、保安接地、過壓保護接地等要統一、就近與機房共用地網可靠的電氣連接。高山臺站把機房鋁制門窗、暖氣管、水管、走線架等各種導體就近與母線或地網連接。　

三、實施防雷措施中注意的問題　

1.根據IEC—1024、IEC—1312規范中關于防雷分區和等電位連接的概念，即：根據雷擊在不同區域的電磁脈沖強度劃分防雷區域，并在不同的防雷區域的界面上進行等電位連接，能直接連接的金屬物直接連接，不能直接連接的（如電力線路、信號線路）則依據不同防雷區域的科學劃分，采用不同防護等級的防雷設備。實踐證明這種分區等電位均壓連接，是防雷的有效方法。臺站在鋪設地網時應把避雷針接地、建筑物接地、鐵塔接地、電源接地（中性線）、機房與設備保護接地統一連接起來，達到等電位連接。采用這種共地模式最重要的是千方百計減小不同接地點的電位差，這要求接地系統的接地體和地線截面要足夠大。實踐證明，在雷擊電流通過“地”向大地呈半球形散開，離接地體20M以外地方，電位已近于零。當一個臺站鐵塔、變電室、機房等防雷區域互相之間距離大于40M時，可采用分區域鋪設地網，分別接地的方式。　　

2.要想達到良好的防雷效果，接地質量十分重要，各種接地線與地網必須保證可靠電氣連接，焊接點要進行防銹處理。在巖石多的高山臺（站）接地點可填加鹽、木炭、鐵屑等，也可使用GDSZ系列高效降阻劑、DDT系列導電混凝土等新材料，達到降低接地電阻的目的。要做好地網維護工作，定期測試各點接地電阻，保證接地電阻達到設計要求。　　

3.要定期調整防雷元件放電間隙，檢查各類保安器件、避雷器接觸點是否良好，是否失效等。　

總之，廣播電視發射臺（站）防雷工作，首先要設計一個科學的，符合實際的防雷方案。其次，要嚴格落實定期檢測、維護制度，這樣才能保證有備無患。
